Set de Curvado de Tubería Darby 22–36

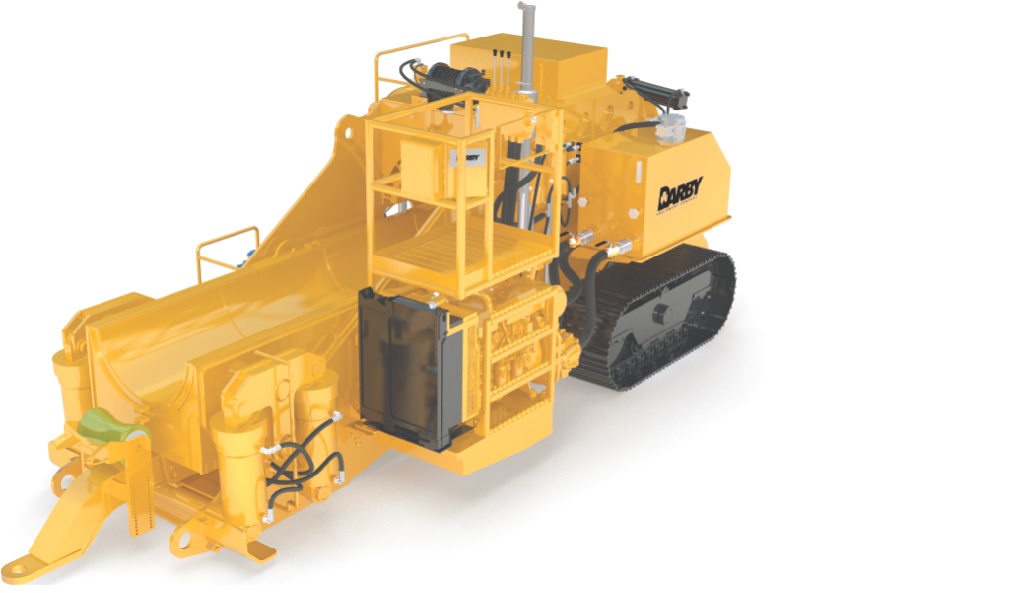

La Darby HPB32-42 representa el estándar de potencia y precisión para el curvado de tuberías de gran escala, abarcando diámetros desde 32″ (812.8 mm) hasta 42″ (1,066.8 mm). Equipada con un motor CAT C6.6 Turbo Diesel de 202 hp , este equipo está diseñado para enfrentar los proyectos de infraestructura más exigentes con una fuerza de doblado máxima de 1,140,400 lbs (517,276 kg).

Descripción

Especificaciones Técnicas: Darby HPB32-42

Componente / Medida	Detalle Técnico
Largo	26′ 8″ (8,128 mm) [cite: 24]
Ancho	10′ 2″ (3,098.8 mm) [cite: 24]
Alto	11′ 5″ (3,479.8 mm) [cite: 24]
Peso (sin set de curvado)	82,500 lbs (37,421 kg) [cite: 24]
Motor	CAT C6.6 Turbo Diesel, 202 hp @ 2,200 rpm [cite: 24]
Bombas Hidráulicas	Tres bombas de pistones Parker [cite: 24]
Compresor de Aire	Quincy 390 LVD con reserva de 120 gal (454.3 L) [cite: 24]

Rendimiento Operativo

Parámetro de Fuerza y Flujo	Capacidad Máxima
Fuerza de doblado (stiffback)	1,140,400 lbs (517,276 kg) [cite: 27]
Presión de aire para mandril	240 psi (16.5 bar) continua [cite: 29]
Flujo hidráulico	145 GPM (549 LPM) @ 2,200 rpm [cite: 31]
